Añade tu PC real a un laboratorio de GNS3 (Windows)

LAB GNS3

En este artículo mostraré como conectar tu computadora real a los dispositivos virtuales en tu laboratorio de GNS3.

Pero porqué quisieras hacer esto? Pues muchas veces necesitas acceder a la interfaz gráfica de los dispositivos virtuales en tu laboratorio como en firewalls o servidores, ya que sería muy complicado configurar los dispositivos sólo por consola.

También es una medida que te permite ahorrar recursos, ya que no necesitas añadir una PC virtual a tu laboratorio para hacer pruebas, puedes hacer esto con tu PC real.

Como añadir tu PC real a GNS3?

Primero deberás abrir GNS3 y crear un proyecto nuevo o abrir uno existente.

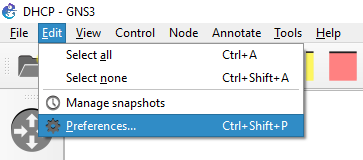

Ahora en la barra de herramientas da clic en “Edit”, luego “Preferences”.

Preferencias

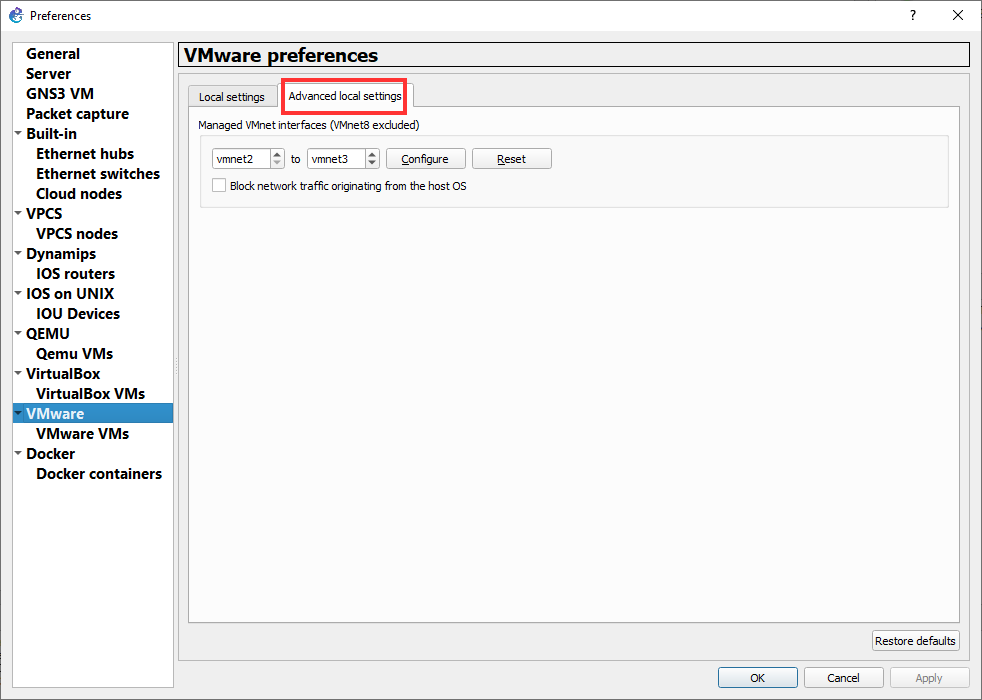

Ahora da clic en “VMware” y luego da clic en la pestaña “Advanced Local Settings” (estoy asumiendo que estás usando VMware para la virtualización).

VMware

Veremos la configuración “Managed VMnet Interfaces”. Que es esto? Pues VMware permite la creación de interfaces de red virtuales y estos se instalan en tu computadora real. Si dejas las opciones tal como se muestran y das clic en “Configure” el asistente creará dos NICs virtuales adicionales en tu computadora. Si mas adelante necesitas más interfaces virtuales puedes aumentar el rango y presionar “Configure” nuevamente para añadirlas, pero por el momento sólo necesitamos una.

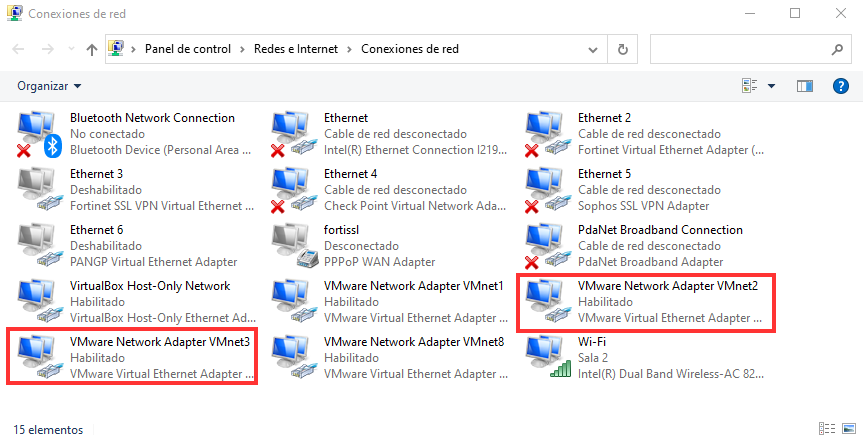

Ahora vamos a la configuración de Conexiones de Red de Windows, podremos encontrar 2 interfaces de red adicionales con el nombre de “VMware Network Adapter VMnet2 y VMnet3”.

conexiones de red

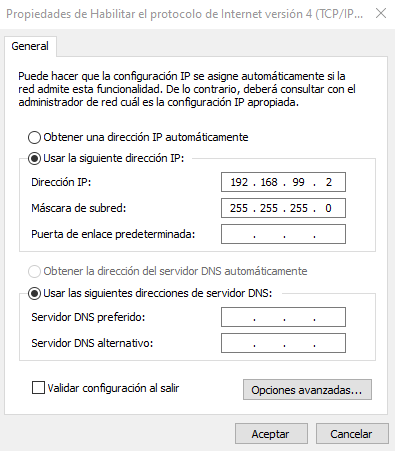

Abre la configuración de IPv4 de VMnet 2 e ingresa una red para la interconexión con tus dispositivos virtuales. En este caso he elegido la red 192.168.99.0/24, donde el host .2 será mi PC, quedando el resto de IPs libres para ser usadas en mis dispositivos virtuales.

configuracion IPv4

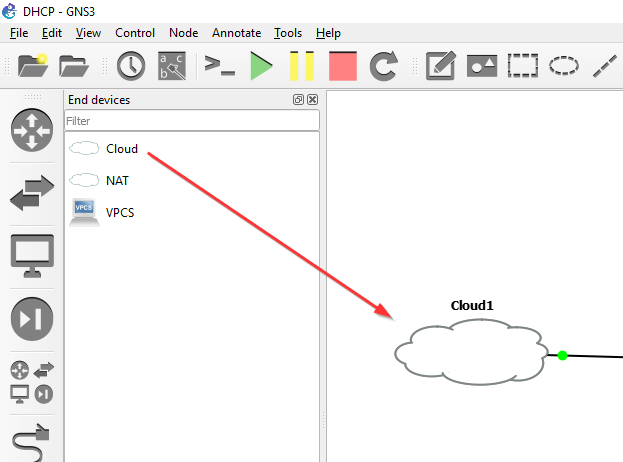

Ahora regresa a GNS3 y agrega un nodo “Cloud” a tu topología. Si te aparece un cuadro de diálogo para elegir un servidor, elige el nombre de tu PC.

cloud

Luego damos clic derecho en el nodo Cloud recién colocado y damos clic en “Configure”.

configure

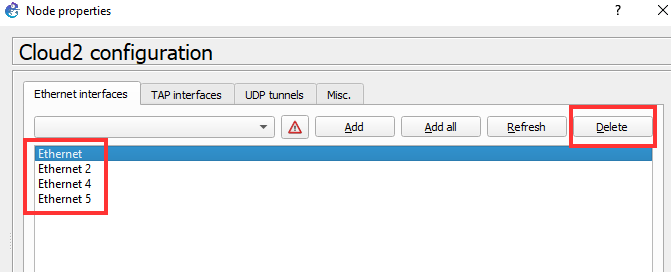

Siguiente, vamos a eliminar todas las interfaces ya existentes del nodo. Selecciona un y da clic en “Delete”. Haz lo mismo con el resto.

Interfaces Cloud

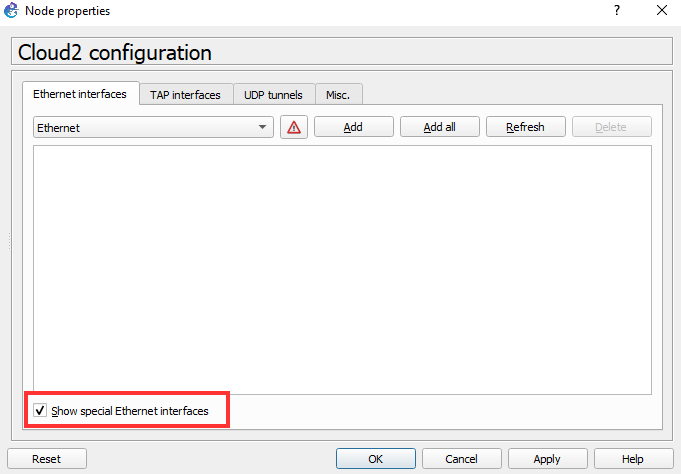

Una vez borradas todas las interfaces, activa el visto de la opción “Show special Ethernet interfaces”.

Interfaces especiales

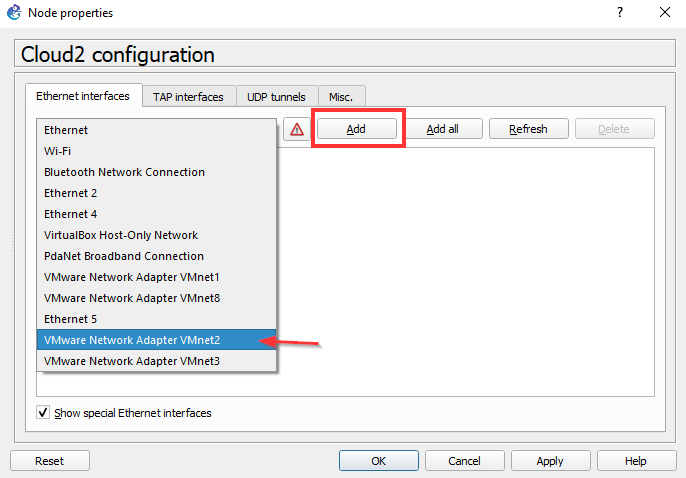

Con la opción activada, en el desplegable superior elige la interfaz VMnet2 que configuraste con una IP y da clic en “Add”.

Añadir Interfaz

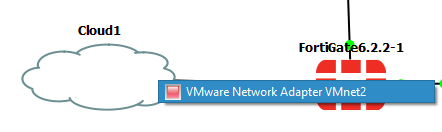

Ahora solo basta conectar tus dispositivos al nodo Cloud para poder acceder desde tu pc real. En mi caso voy a conectar un puerto de un firewall Fortigate al que le he asignado la IP 192.168.99.1 al puerto VMnet2 en el nodo Cloud.

Conectando dispositivos al nodo Cloud

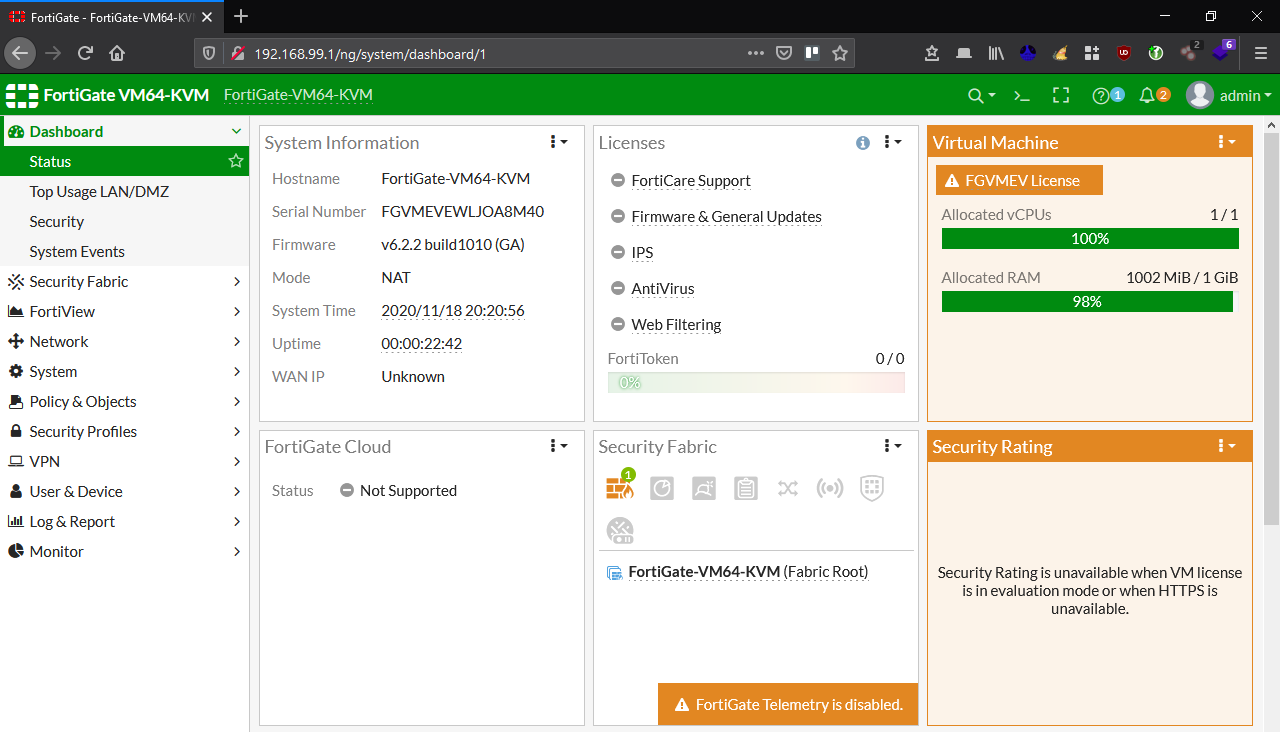

Listo! Ahora puedo abrir un navegador en mi pc real y acceder a la IP 192.168.99.1 para configurar mi firewall Fortigate fácilmente.

Accediendo al dispositivo

Ahora que ya puedes agregar tu computadora real a la topología de GNS3, puedes modificar la topología de acuerdo a tus necesidades y conectarte a múltiples dispositivos virtuales y administrarlos fácilmente via interfaz gráfica o realizar pruebas de conectividad con tu PC real.
